LES REGLAGES

REGLAGE DES FREQUENCES (FILTRES)

Notre oreille est capable d'entendre des fréquences de 50 hertz (hz) à 20 000 hz (20 Khz).

Chaque haut parleur utilise une fourchette de frequence données

LE TWEETER reproduit les hautes frequences

LE WOOFER /MEDIUM reproduit les frequences moyennes

LE SUB WOOFER reproduit les bass ,infra bass.

gamme complete

Un haut parleur doit donc toujours être FILTRE pour fonctionner dans sa gamme de fréquence .

LES FILTRES

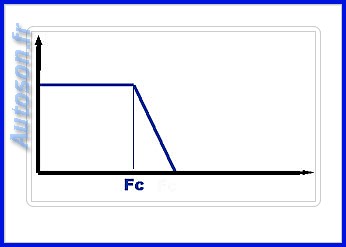

- 1° - LE FILTRE PASSE BAS (LP,LPF,LOW PASS,....)

Il sert a laisser passer les FREQUENCES BASSES et se coupe à une certaine fréquence (Fréquence de Coupure (Fc)) .

passe bas

La fréquence la plus utilisée pour le sub est de 80 Hz

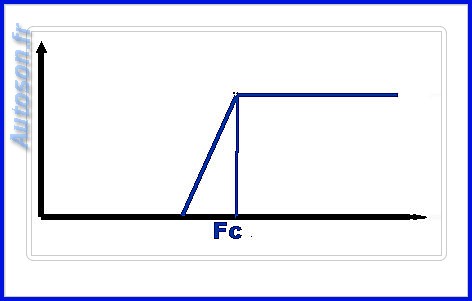

- 2° - LE FILTRE PASSE HAUT (HP,HPF,HIGH PASS,.....)

Il sert a laisser passer les FREQUENCES HAUTES et se coupe à une certaine fréquence (Fréquence de Coupure (Fc)) .

passe haut

Les fréquences varient de 3 à 6 Khz .

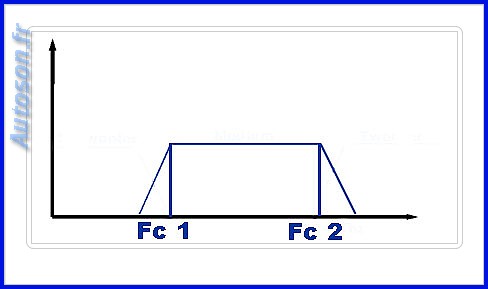

- 3° - LE FILTRE PASSE BANDE

C'est un mélange des deux autres .Il laisse passer les fréquences jusqu'a Fc 2 et arrête les fréquences avant la fréquence Fc 1

passe bande

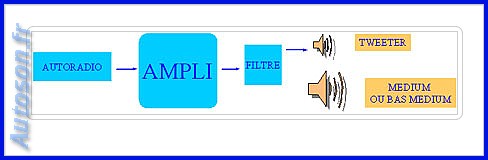

LES FILTRES PASSIFS :

passif

Le filtre passif se branche en sortie d'ampli et répartit le son aux haut parleurs.

Le filtre passif n'est Pas alimenté et se branche aPrés l'ampli .

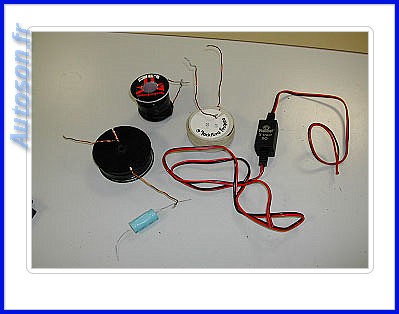

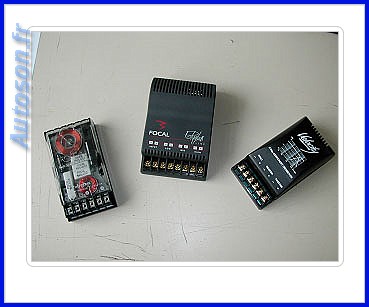

Exemple de filtre passif:

passif passif
filtre passif à 1 entrée filtre passif à plusieurs entrées



Dans les haut parleurs coaxiaux à plusieurs voies ,on retrouve un filtre passif .

Il suffit de pencher le h p pour y voir un condensateur.

condo

Les avantages sont le prix et la facilité de montage

L 'inconvénient de ces modéles est qu'ils sont généralement vendus avec les hp ,et en cas de remplacement de hp alors il faut changer les filtres aussi.

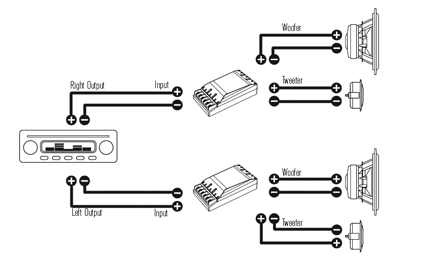

Montage d'un filtre 2 voies

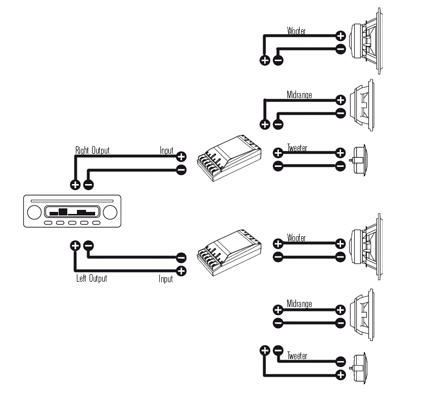

Montage d'un filtre 3 voies

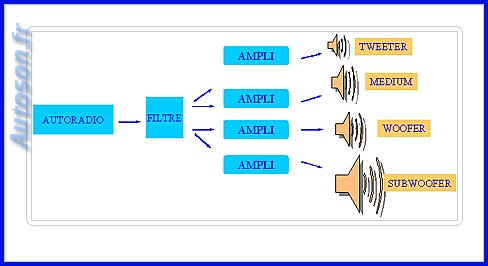

LES FILTRES ACTIFS :

actif

Le filtre actif se branche en sortie d'autoradio par la sortie pre out (RCA)et répartit le son aux amplis.

Le filtre actif est Alimenté et se branche Avant l'ampli .Ce type de filtre offre une meilleur qualité de son car il découpe le son avant l'amplification.

Exemple de filtre actif:

actif actif

Les avantages sont la qualité sonore .la facilité de changer ,sa modularité avec les autres systémes.

Les défauts de ces modéles sont le prix ,et la difficulté du réglage.



REGLAGE DU GAIN /SENSIBILITE

A QUOI SERT LE REGLAGE DU GAIN ?

- A ne pas casser le hp

- A avoir un son sans Saturation (crac,crac,..)

Ce réglage est la finalité du montage et apporte la derniére touche de QUALITE .



Pour reproduire du son dans la voiture il faut :

Un CD - Il peut être enregistré à différents niveaux :

- approximativement -30DB pour les CD francais (achetés dans le commerce)

- 10 DB pour les CD de réglage .

Une Source - Le niveaux de sorties (PRE OUT) varient de 1V à 6 V.

Un Ampli - C'est la qu'intervient le réglage du gain

Un Haut Parleur - Qui est un composant passif.

Ce réglage sert donc à harmoniser la sortie pré-out (RCA) de l' AR avec le HP. Sans ce réglage ou sans Ampli ,Le niveau du poste peut monter jusqu'au point d'écrêtage (pouvant détruire le HP).





Exemple : Le réglage d'un Sub Woofer Classique

les outils : un CD de réglage de préférence à 0db ( Car la puissance reproduite est maximale).

1° - Je mets tous les réglages du poste à 0 (Bass,Treble,Medium,Loud,..) .Le gain de l'ampli doit aussi être à 0 . Je débranche tous les autres HP (Car pour le réglage du Sub ,je vais diffuser des fréquences Bass que les autres HP ne pourraient reproduire).

2° - Je prends mon CD et je lui fais reproduire une fréquence Bass (Selon les CD ,50 hz ,80 hz,.....).

3° - J'augmente le GAIN .J'entends un son clair .



la représentation à l'oscillo de ce qui se passe.

Le contenu de cette page nécessite une version plus récente d’Adobe Flash Player.

Obtenir le lecteur Adobe Flash

J'augmente le gain ma courbe est belle

(bien ronde )

Arrivée à un certain niveau la courbe

"ECRETE ". Je suis alors à SATURATION .

.(Attention ne pas écouter trop fort cet extrait (.ex à 100hz ))

vous devriez entendre à peu prés ca .

-------------------------------Les 10 premiéres secondes sans saturation ,

-------------------------------puis saturation ,on commence à entendre des bruits qui s'ajoutent (ce sont les harmoniques).

saturation

-------------------------------puis retour sans saturation.





Donc:

Electroniquement ,une composante continue dans une bobine égale la puissance au carré.

je m'explique :Si mon hp fait 60 Watts Max et que l'écrêtage se produit à 50 Watts, alors la puissance dans le hp = p2

donc la puissance équivalente à ce moment = 2500 Watts .Voila pourquoi un mauvais réglage peut déteriorer un HP.

4° - Il ne me reste plus qu'a entendre la limite de SATURATION (dés que j'entends les harmoniques) .Alors j'arrête le curseur ou bouton sur cette limite

le CD étant à 0 DB ,il ne pourra pas y avoir du son au dessus de cette limite.

Retrouvez un cd test à 0 db dans la rubrique "Telechargement"
