LE HAUT PARLEUR

FONCTIONNEMENT :

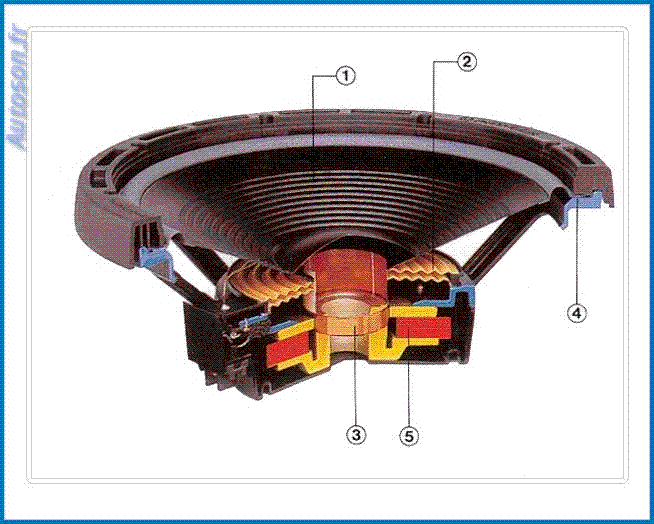

hp coupe
hp en coupe
1- la Membrane
2 - le Speeder
3 - la Bobine
4 - le Saladier
5 - l' Aimant
6 - la Suspension
7- le Cache-Poussiere


COUPE D'UN HAUT PARLEUR

En envoyant un courant sur les bornes ,on crée un champs magnétique dans la bobine .Qui sous l'effet de l'aimant repousse ou attire la partie mobile (la bobine et la membrane).

le son étant une suite de signaux positifs ,négatifs (altenatifs), la membrane effectue un mouvement entrant /sortant .

l'air déplacé constitue le son.

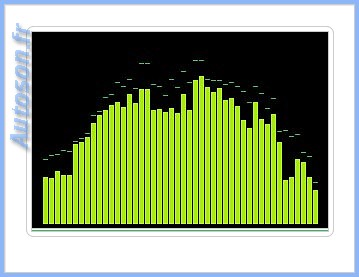

Il existe 3 grands types de haut-parleurs

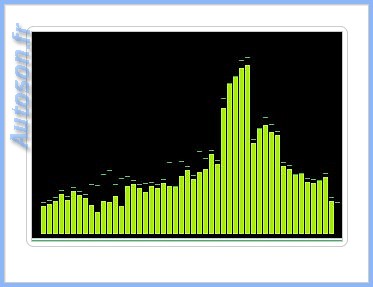

LE TWEETER

reproduit les sons aigues (les sifflements d'oiseaux,...)

aigues

LE MEDIUM

reproduit les sons médiums ( les voix , .. )

mediums

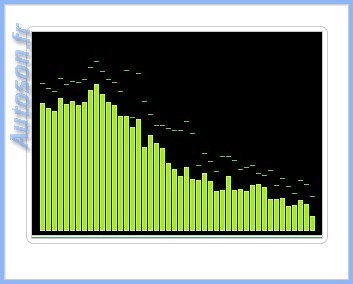

LE SUB-WOOFER

reproduit les bass (la bass,contrebass,...)

bass

L'oreille humaine peut entendre les sons de 40 hetz (fréquence bass) à 16000 hz (fréquence haute).

On parle donc de HAUTE FIDELITE (HI-FI) si toute cette bande sonore est reproduite.





1° Principe : L'ETANCHEITE

La membrane en se déplacant vers l'avant reproduit du son

mais en se déplacant vers l'arriére ,elle en reproduit aussi

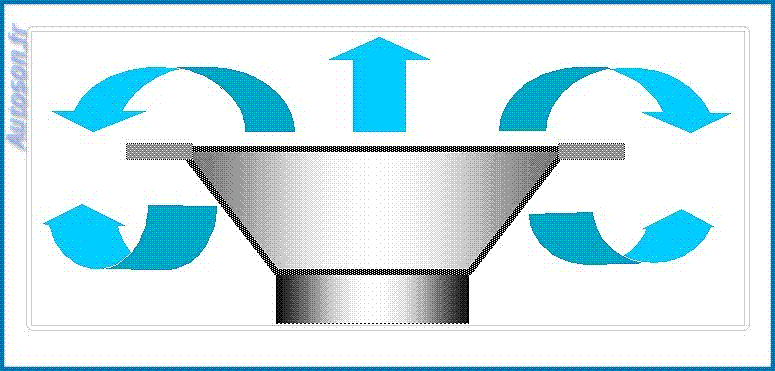

Si le son provenant de l'avant du HP est en contact avec le son provenant de l'arriére alors ce phénoméne est appelé :

cc accoustique

COURT CIRCUIT ACCOUSTIQUE

De ce phénoméne ,il en découle que le HP doit être en parfaite ETANCHEITE.

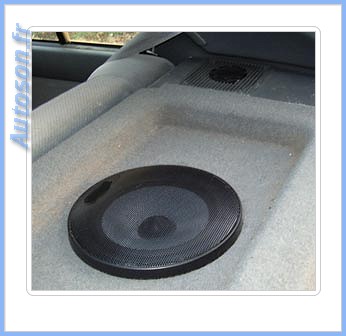

Exemple :

cc accoustique

Vous décidez de mettre une plage accoustique .

Si sur les montants arriéres vous avez enlevé les HP d'origine,

alors par ce trou le son avant des HP de la plage sera en contact avec le son arriére des HP de la plage.

Ce qui provoque une perte de BASS de 40 à 50 % .





2° Principe : LA RIGIDITE

Un haut-parleur en mouvement peut dégager jusqu'a 3 tonnes de préssion (en 1 instant).

Les haut-parleurs doivent être montés sur des matériaux rigides (Pour éviter les mauvaises vibrations)

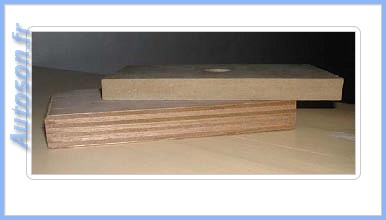

.Il faut donc souvent renforcer les supports avec du contreplaqué (16/19 mm) ou du médium .

bois

et Evidemment

- Mettre autant de vis qu'il y a de trous.

- Toutes les vis doivent être de même forme et de même taille. (Qualité esthétique).

beau

3° Principe : LA DIRECTIVITE

Le son doit toujours provenir de l'avant.

(Au concert ,dans son salon, le son provient toujours de l'avant ,sauf pour les effets vidéos (dolby 5.1,dts))

On appelle cela L'IMAGE SONORE ou LA SCENE SONORE.

scene sonore

C'est pour cela que:

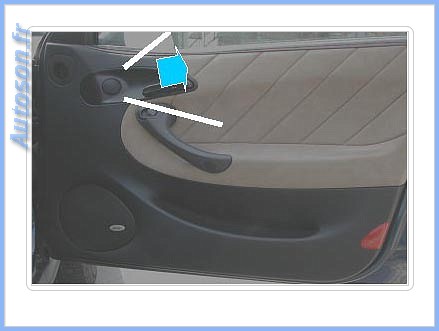

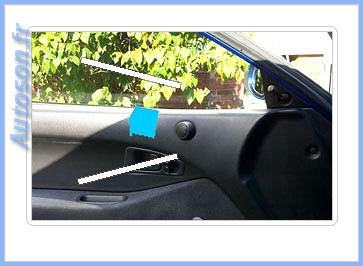

LE TWEETER doit être orienté le mieux possible vers les oreilles .

Le son du Tweeter étant des hautes fréquences , il est trés directif.

A L'avant:

directivitedirectivite





comme à l'arriére :

directivite

Le son du MEDIUM est moins directif car ses fréquences sont moins hautes.

directivite

Le son du SUBWOOFER est par contre Omnidirectionel (il part dans tous les sens).

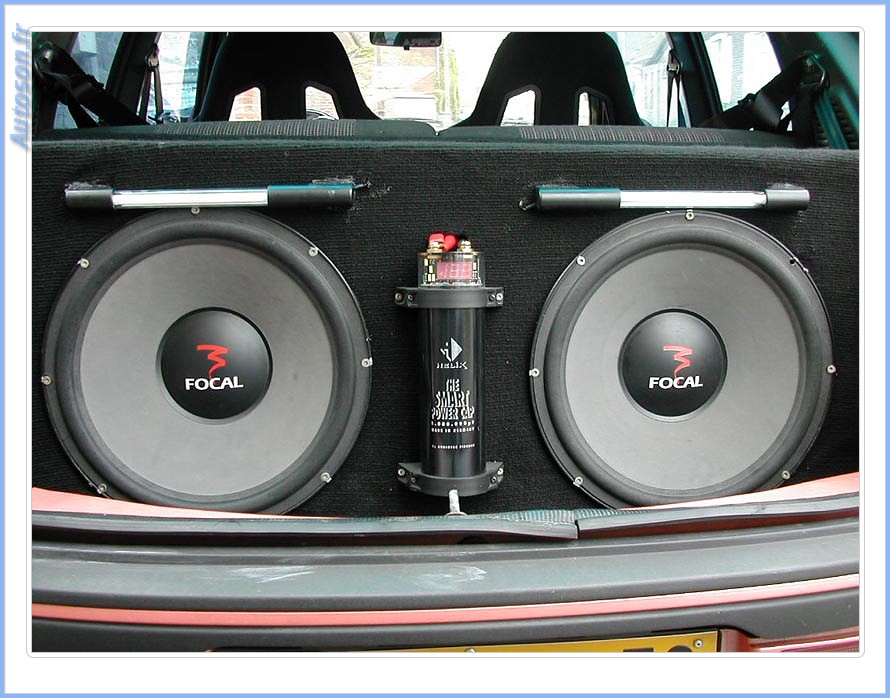

Ceci est intérressant ,étant donné la place que prend un subwoofer .(27,30,33,38,41,....cms)

On pourra le mettre dans le coffre et l'entendre à l'avant .(voir filtrage (cf :dans Accessoire) .

boom





MONTAGE MECANIQUE :

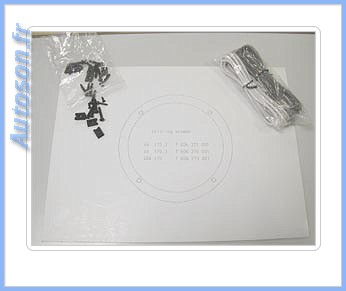

Tout les hp sont vendus avec leur gabarit ainsi que leurs vis et des "CLIPS PRESTOLES".

Il est alors assez simple en respectant les principes vu dessus de monter un hp dans un emplacement d'origine

hp montage

les choses se compliquent si l'on sort des sentiers battus





.MONTAGE ELECTRiQUE

Les cables hp sont généralement vendus avec les haut-parleurs.Les cables sont différents (strille, ligne noir ,écriture,..)pour pouvoir différencier le + du - .

Seul les subwoofers demandent plus d'energie ,donc une section plus importante.



Comment controler la polarité d'un HP ?

Avec une pile (5/9 volts) faites toucher le + de la pile sur l'un des bornier du hp.Le - du hp sur l'autre bornier.

Si la membrane sort alors le + du hp est sur le + de la pile .Le - du hp est sur le - de la pile

Si la membrane rentre alors le + du hp est sur le - de la pile .Le - du hp est sur le + de la pile

hp pile

Précautions :

- De préférence ,équiper les haut-parleurs des adaptateurs correspondants à la marque du véhicule .

- Dans le cas d'un contact franc (cable/hp , cosse/cable ,cosse/hp ) ,TOUJOURS SOUDER LE CABLE .

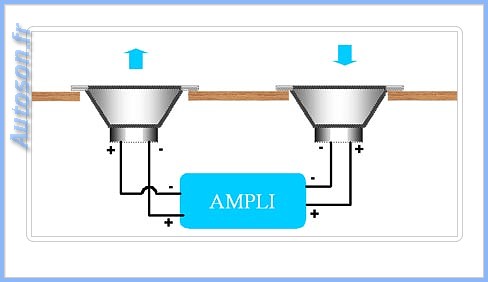

- Si vous montez 2 hp sur une plage arriére ou dans le même volume d'air ,Vérifiez bien la polarité de chaque élément :

sinon attention aux HAUT-PARLEURS HORS PHASE

hors phase

Pendant qu'a l'instant T le hp droit descent ,le hp gauche remonte et Annule les Bass



LES DIFFERENTS TYPES DE MONTAGE

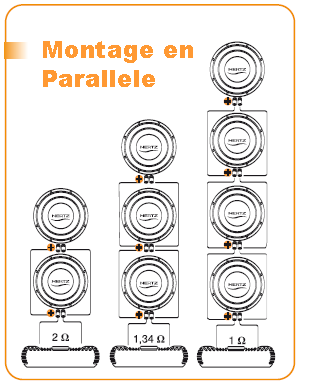

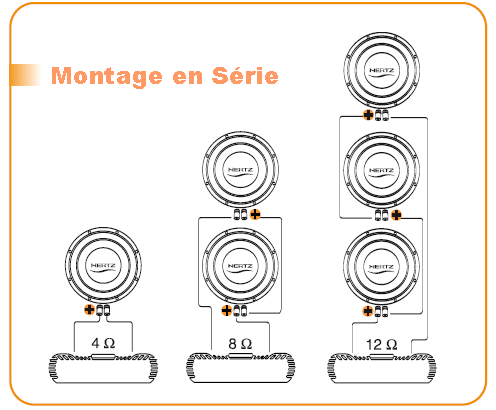

Pour SUB - Simple Bobine - 4 Ohms

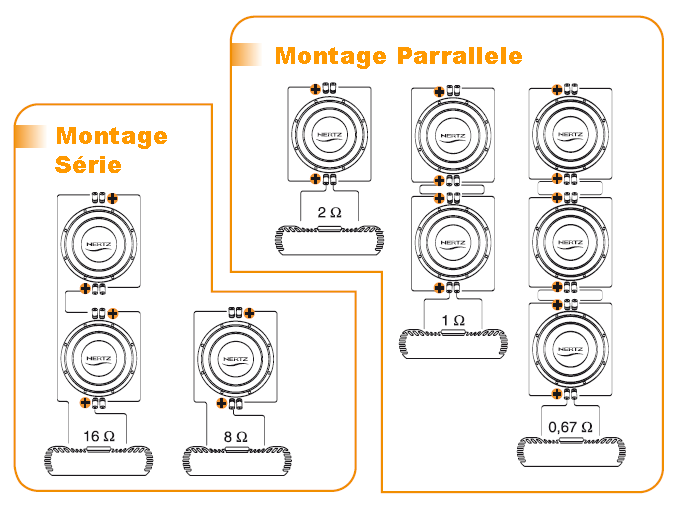

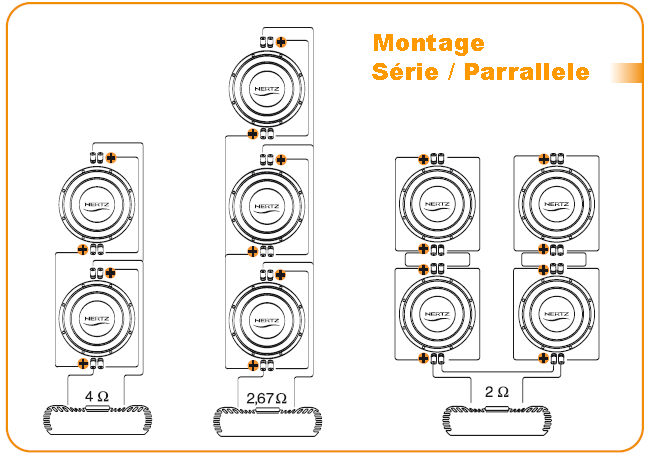

Pour SUB - Double Bobines - 4 + 4 Ohms

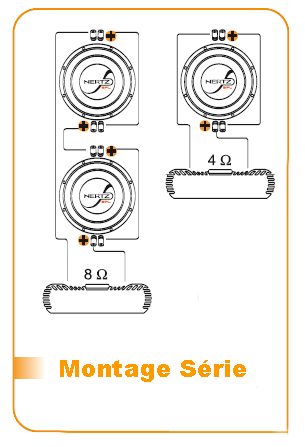

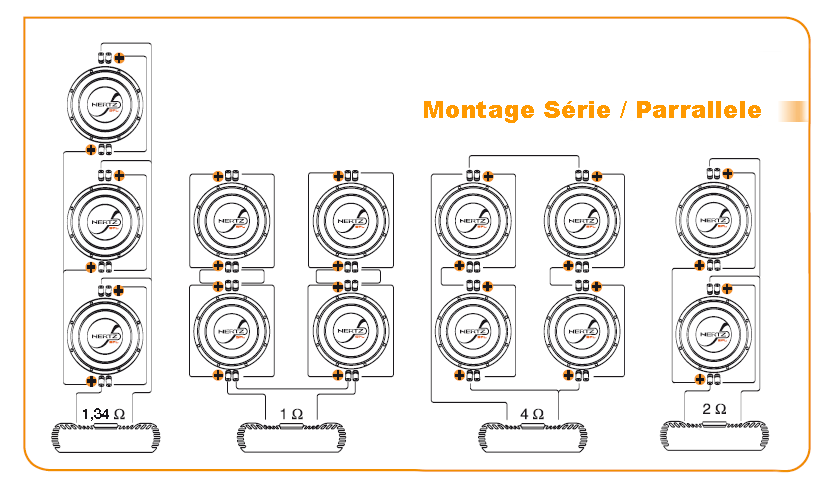

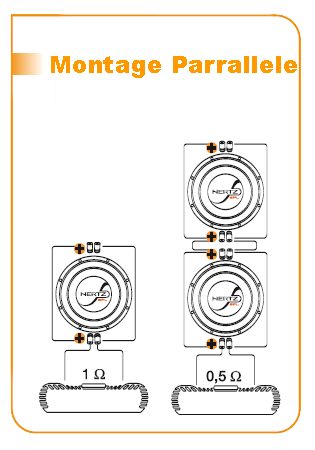

Pour SUB - Double Bobines - 2 + 2 Ohms
