TUTORIELS

Comment créer un support de HP avec défonceuse ?

Nous allons voir le cas d'un hp de grave à l'envers pour un caisson en fibre !

Afin de créer un support de HP digne de ce nom avec une défonceuse, tout d’abord munissez-vous d’une défonceuse naturellement ainsi qu’un groupe de fraise à bois adaptée :

Ensuite choisissez votre matériaux, le plus couramment utilisé et facile à travailler reste le Medium, reste à choisir son épaisseur.

Dans le cadre de l’application ci-dessous, il s’agit d’un medium épaisseur 26mm afin de créer un support de HP de grave.
N’oublions pas que le but est d’avoir un support le plus rigide possible afin d’éviter toute vibration.

  1. Tout d’abord tracez votre centre et percez un trou afin de placer votre pointe.

N’OUBLIEZ PAS QU’A PARTIR DE CE MOMENT VOUS NE DEVEZ PLUS PERDRE VOTRE CENTRE

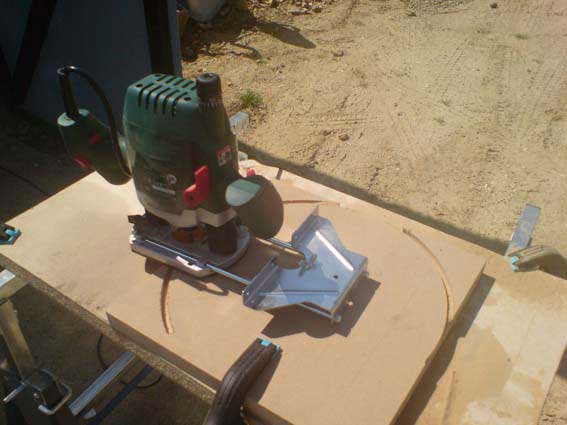

            Commencez donc avec un réglet ou un mettre à tracer un point qui sera l’extérieur de votre support de HP, celui-ci est naturellement plus grand que le Ø de votre HP on prendra 6cm de plus au total, ensuite réglez votre défonceuse de manière que la fraise soit à l’extérieur de ce point, la lame de la fraise doit être tangente à ce point.

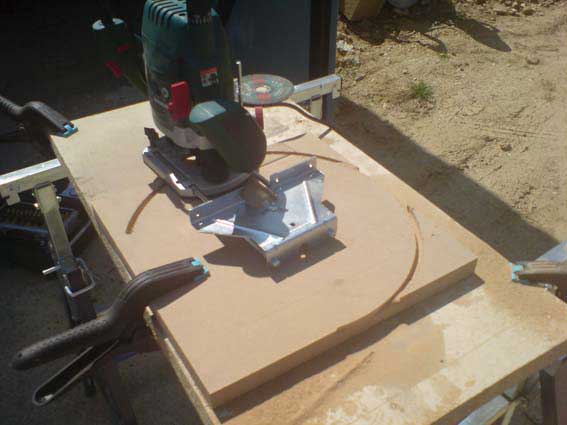

            Ensuite prenez une fraise à rainurer, réglez la vitesse de rotation de votre machine puis la profondeur de vos passes (un pas de 5mm/5mm est correct) puis commencez à usiner.

            Veillez à ne pas usiner toute l’épaisseur de la matière afin de garder un brut plus facile à travailler et surtout à brider.

2.C’est la même que 1 !

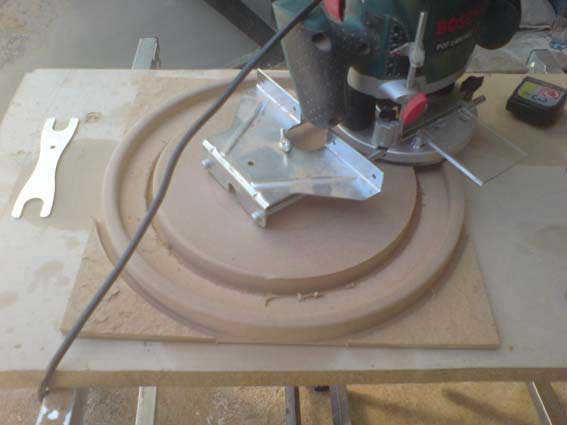

3. Maintenant l’opération consiste à détourer l’intérieur du support et donc la partie qui accueillera le HP.

      Etant donné que je conçois un caisson en fibre avec HP retourné je décide donc de réaliser un décaissé ou plus simplement un renfoncement du HP de 10mm de profondeur, pour cela prenez le diamètre extérieur de votre HP, ajoutez 8mm afin de laisser un jeu convenable pour accueillir la fibre ou moquette.

            Ensuite tracez un point de la valeur du rayon en partant de votre centre.

            Réglez votre défonceuse FRAISE A L’INTERIEUR et usinez-le décaissé de 10 mm.

            Ensuite mesurez votre diamètre intérieur de HP en gros c’est la partie interne du HP qui reposera sur le bois puis tracez le point comme précédemment

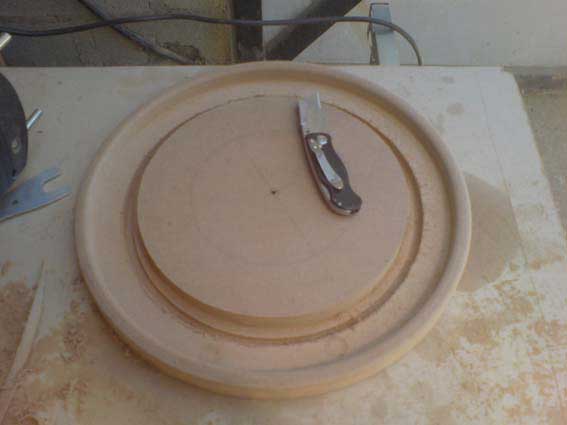

            Ensuite usinez et laissez 2 mm de matière toujours de manière à garder le brut de départ et encore dans l’objectif de garder le centre.



Avec une fraise à arrondir profitez-en pour arrondir vos angles.

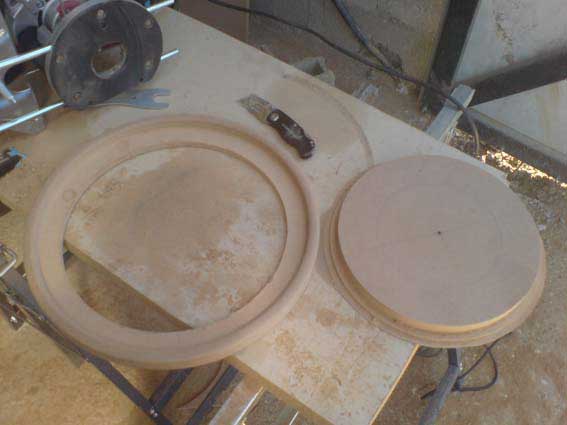

4. Pour finir prenez un cutter et découpez votre pièce une fois fini.





5. Vérifiez que tous les ajustements soient nickel.





6. Votre pièce est désormais prête pour la suite





Tuto réalisé Par GUIBOOL , Vous pouvez poser vos questions sur le FORUM
